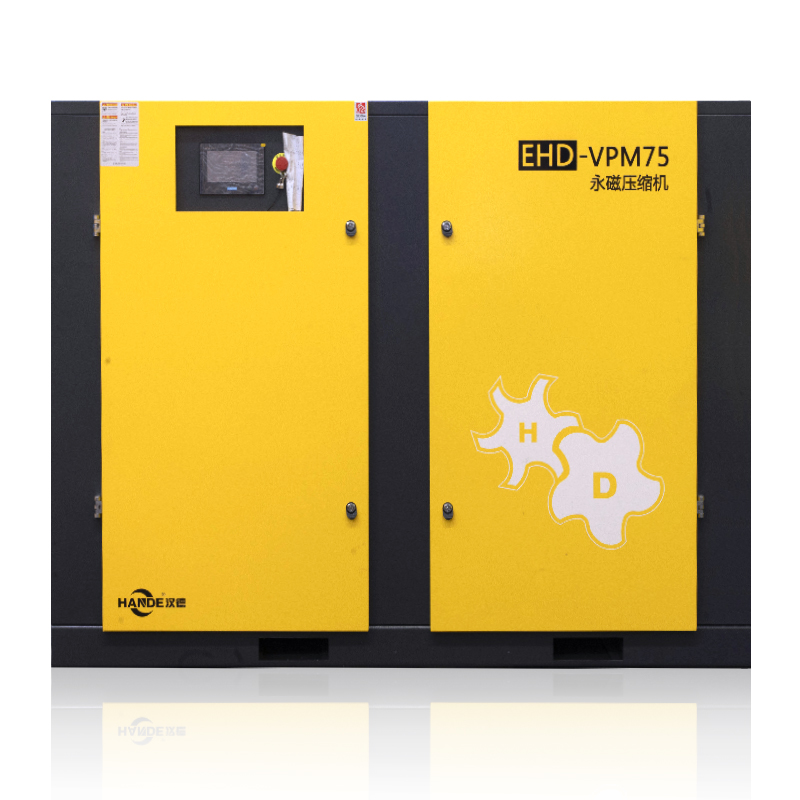

: EHD-VPM75

E系列離心風永磁變頻螺桿空壓機 漢德新一代永磁變頻系列，采用漢鐘AB級主機，離心式風機，排風效率高，散熱效果好，噪音低，運轉更平穩
立即咨詢

產品參數：

機型Model 參數Parameters		EHD-VPM7D5	EHD-VPM11	EHD-VPM15	EHD-VPM18D5	EHD-VPM22	EHD-VPM30	EHD-VPM37	EHD-VPM45
排氣量/排氣壓力（m3/min/Mpa） F.A.D/Max Pressure		1.1/0.8	1.8/0.8	2.2/0.8	3.0/0.8	3.6/0.8	5.0/0.8	6.3/0.8	7.3/0.8
		0.9/1.0	1.5/1.0	2.0/1.0	2.7/1.0	3.2/1.0	4.5/1.0	5.6/1.0	6.6/1.0
		0.72/1.2	1.2/1.2	1.7/1.2	2.1/1.2	2.7/1.2	3.6/1.2	4.5/1.2	5.2/1.2
環境溫度 Ambient Temperature	℃	一5～+45
冷卻方式 Cooling Mode		風冷/Air-cooling
排氣溫度 Discharge Temperature	℃	≤環境溫度+15℃/Ambient Temperature+15℃
潤滑油量 Lubricant Oil	升Liter	4	10		16		22
噪音Noise	Db(A)	66±2	66±2	66±2	68±2	68±2	72±2	72±2	72±2
驅動方式 Drive Mode		永磁同步/Permanent Magnet Synchronous
電源Voltage		380V/50Hz/3Ph
功率Power	KW	7.5	11	15	18.5	22	30	37	45
啟動方式 Start Mode		變頻啟動/Variable Frequency Start
外型尺寸 Dimensions	長Length mm	900	1180	1180	1300	1300	1440	1440	1440
	寬Width mm	670	790	790	930	930	980	980	980
	高Height mm	880	1230	1230	1360	1360	1540	1540	1540
重量Net Weight	kg	170	225	231	291	308	324	505	507
出口管徑 Outlet Pipe Diameter	inch	Rp1/2	Rp3/4	Rp3/4	Rp1	Rp1	Rp1-1/2	Rp1-1/2	Rp1-1/2

機型Model 參數Parameters		EHD-VPM55	EHD-VPM75	EHD-VPM90	EHD-VPM110	EHD-VPM132	EHD-VPM160	EHD-VPM185	EHD-VPM220	EHD-VPM250
排氣量/排氣壓力（m3/min/Mpa） F.A.D/Max Pressure		9.2/0.8	12.6/0.8	15.0/0.8	19.8/0.8	23.2/0.8	26.6/0.8	30.4/0.8	38.2/0.8	45.2/0.7
		8.2/1.0	11.0/1.0	13.8/1.0	16.8/1.0	20.5/1.0	22.6/1.0	26/1.0	33.2/1.0	43.1/0.8
		7.1/1.2	9.5/1.2	12.3/1.2	14.8/1.2	17.4/1.2	19.5/1.2	22.8/1.2	30.5/1.2	39.3/1.0
環境溫度 Ambient Temperature	℃	一5～+45
冷卻方式 Cooling Mode		風冷/Air-cooling
排氣溫度 Discharge Temperature	℃	≤環境溫度+15℃/Ambient Temperature+15℃
潤滑油量 Lubricant Oil	升Liter	48		65	72		90		125	150
噪音Noise	Db(A)	78±2		83±2	85±2		88±2
驅動方式 Drive Mode		直聯/Direct Drive
電源Voltage		380V/50Hz/3Ph
功率Power	KW	55	75	90	110	132	160	185	220	250
啟動方式 Start Mode		變頻啟動/Variable Frequency Start
外型尺寸 Dimensions	長Length mm	2200	2200	2300	2300	2300	2500	3600	3600	3600
	寬Width mm	1450	1450	1470	1470	1470	1470	2100	2100	2100
	高Height mm	1600	1600	1840	1840	1840	1840	2280	2280	2280
重量Net Weight	kg	1020	1130	1290	1970	2010	2800	3500	3600	3800
出口管徑 Outlet Pipe Diameter	inch	Rp2	Rp2	Rp2	Rp2-1/2	Rp2-1/2	Rp2-1/2	DN100	DN100	DN100

產品特點：

1.高效油氣分離器：

空氣過濾器，進行過濾時不用改變空氣流動方向，直接穿過過濾媒介，減少壓力損失，比傳統空濾更節能，過濾面積大，精密度更高，壽命更長。

2.高效節能永磁電機：

主電機是根據空壓機應用的需要精心選擇的防護等級IP55高效節能永磁電機，全部達到國家一級能效標準，扭矩和負載都能滿足特殊設計標準，以便負載條件下電機效率和功率系數最優化。這個優化的系數相比其他電機效率大約有5%-8%的優勢。

3.絕佳設計的冷卻系統：

采用高效翹片式大面積換熱冷卻器，換熱量盈余30%，冷卻效果更佳，可在環境溫度45℃下正常工作。

4.智能型電腦控制系統：

操作簡單，可實現中/英文、繁體切換，空濾/油濾/油細分離器/潤滑油，使用時間智能監控及管理，更有遠程監控功能，供用戶選擇。

5.油氣分離器：

高效油氣分離器，特殊的簡體設計，聚集式分離芯以及回油裝置的組成，使用壽命6000小時，油過濾器，低壓設降設計，使用壽命高達4000小時，高過濾精度有效保護軸承和螺桿機轉子。
