HD-VPM45

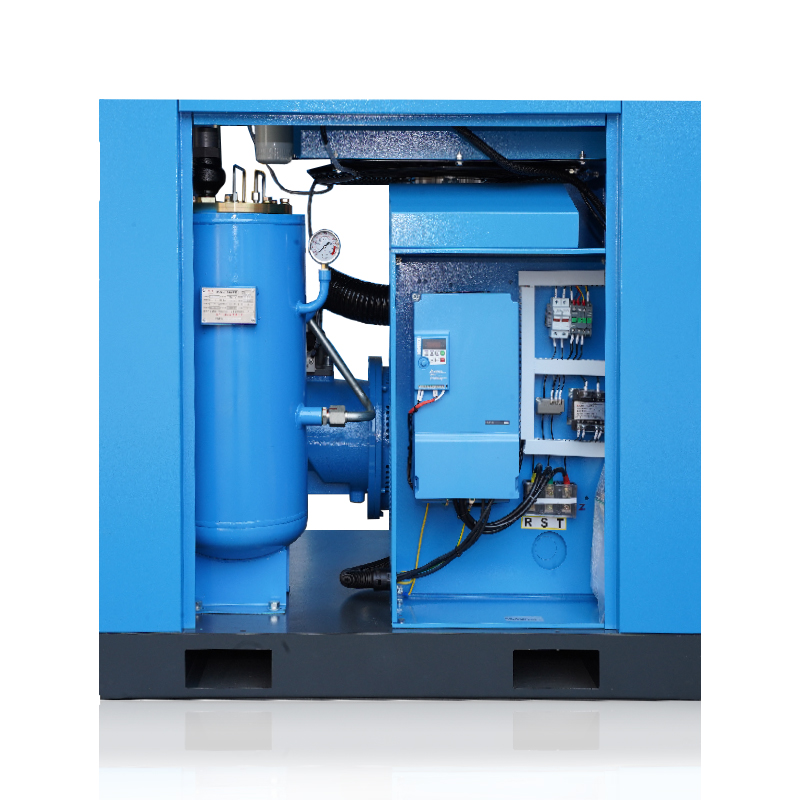

永磁變頻壓縮機 1.高效永磁變頻電機,相對比普通三相異步電機,節能約6-7%; 2.采用最新一代線性主機,一體軸結構,緊湊穩定,能效高; 3.智能變頻技術,永磁變頻空壓機相對于普通工頻空壓機節能30%; 4.擁有多項專利技術; 5.工業管家功能。立即咨詢
產品參數:
機型Model 參數Parameters | HD-VPM7D5 | HD-VPM11 | HD-VPM15 | HD-VPM18D5 | HD-VPM22 | HD-VPM30 | HD-VPM37 | HD-VPM45 | |
排氣量/排氣壓力(m3/min/Mpa) F.A.D/Max Pressure | 1.1/0.8 | 1.8/0.8 | 2.2/0.8 | 3.0/0.8 | 3.6/0.8 | 5.0/0.8 | 6.3/0.8 | 7.3/0.8 | |
0.9/1.0 | 1.5/1.0 | 2.0/1.0 | 2.7/1.0 | 3.2/1.0 | 4.5/1.0 | 5.6/1.0 | 6.6/1.0 | ||
0.72/1.2 | 1.2/1.2 | 1.7/1.2 | 2.1/1.2 | 2.7/1.2 | 3.6/1.2 | 4.5/1.2 | 5.2/1.2 | ||
環境溫度 Ambient Temperature | ℃ | 一5~+45 | |||||||
冷卻方式 Cooling Mode | 風冷/Air-cooling | ||||||||
排氣溫度 Discharge Temperature | ℃ | ≤環境溫度+15℃/Ambient Temperature+15℃ | |||||||
潤滑油量 Lubricant Oil | 升Liter | 4 | 10 | 16 | 22 | ||||
噪音Noise | Db(A) | 66±2 | 66±2 | 66±2 | 68±2 | 68±2 | 72±2 | 72±2 | 72±2 |
驅動方式 Drive Mode | 永磁同步/Permanent Magnet Synchronous | ||||||||
電源Voltage | 380V/50Hz/3Ph | ||||||||
功率Power | KW | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 |
啟動方式 Start Mode | 變頻啟動/Variable Frequency Start | ||||||||
外型尺寸 Dimensions | 長Length mm | 900 | 1080 | 1080 | 1080 | 1080 | 1080 | 1200 | 1200 |
寬Width mm | 670 | 750 | 750 | 850 | 850 | 850 | 1000 | 1000 | |
高Height mm | 880 | 1000 | 1000 | 1200 | 1200 | 1200 | 1400 | 1400 | |
重量Net Weight | kg | 170 | 225 | 231 | 291 | 308 | 324 | 505 | 507 |
出口管徑 Outlet Pipe Diameter | inch | Rp1/2 | Rp3/4 | Rp3/4 | Rp1 | Rp1 | Rp1 | Rp1,1/2 | Rp1,1/2 |
機型Model 參數Parameters | HD-VPM55 | HD-VPM75 | HD-VPM90 | HD-VPM110 | HD-VPM132 | HD-VPM160 | HD-VPM185 | HD-VPM220 | HD-VPM250 | |
排氣量/排氣壓力(m3/min/Mpa) F.A.D/Max Pressure | 9.2/0.8 | 12.6/0.8 | 15.0/0.8 | 19.8/0.8 | 23.2/0.8 | 26.6/0.8 | 30.4/0.8 | 38.2/0.8 | 42.5/0.8 | |
8.2/1.0 | 11.0/1.0 | 13.8/1.0 | 16.8/1.0 | 20.5/1.0 | 22.6/1.0 | 26/1.0 | 33.2/1.0 | 39.7/1.0 | ||
7.1/1.2 | 9.5/1.2 | 12.3/1.2 | 14.8/1.2 | 17.4/1.2 | 19.5/1.2 | 22.8/1.2 | 30.5/1.2 | 35.8/1.2 | ||
環境溫度 Ambient Temperature | ℃ | |||||||||
冷卻方式 Cooling Mode | 風冷/Air-cooling | |||||||||
排氣溫度 Discharge Temperature | ℃ | ≤環境溫度+15℃/Ambient Temperature+15℃ | ||||||||
潤滑油量 Lubricant Oil | 升Liter | 48 | 65 | 72 | 90 | 125 | 150 | |||
噪音Noise | Db(A) | 78±2 | 83±2 | 85±2 | 88±2 | |||||
驅動方式 Drive Mode | 直聯/Direct Drive | |||||||||
電源Voltage | 380V/50Hz/3Ph | |||||||||
功率Power | KW | 55 | 75 | 90 | 110 | 132 | 160 | 185 | 220 | 250 |
啟動方式 Start Mode | 變頻啟動/Variable Frequency Start | |||||||||
外型尺寸 Dimensions | 長Length mm | 1800 | 1800 | 2000 | 2300 | 2300 | 2500 | 3600 | 3600 | 3600 |
寬Width mm | 1250 | 1250 | 1250 | 1470 | 1470 | 1470 | 2100 | 2100 | 2100 | |
高Height mm | 1670 | 1670 | 1670 | 1840 | 1840 | 1840 | 2280 | 2280 | 2280 | |
重量Net Weight | kg | 1020 | 1130 | 1290 | 1970 | 2010 | 2800 | 3500 | 3600 | 3800 |
出口管徑 Outlet Pipe Diameter | inch | Rp2 | Rp2 | Rp2 | Rp2,1/2 | Rp2,1/2 | Rp2,1/2 | DN100 | DN100 | DN100 |
產品特點:
①銅電機 1) 高效IE3+電機 2) 低噪音 3) 全銅線圈 4) 穩定運行 ②轉子 1)高效節能 2) SKF軸承 3)低速大轉子 4) 更長的使用壽命 5) 直接耦合100%能量傳輸 ③智能變頻器 1) 匯川品牌變頻器 2)精確調整電機轉速 3)更寬的電壓范圍(200V至480V) 4)節能的關鍵 ④高精度過濾系統 1) 更大尺寸的過濾容量 2)去除灰塵和顆粒 3) 保護主機,提供最純凈的空氣 4) 降低噪音
⑤快速冷卻風扇
1) 散熱面積大的翅片式冷卻器 2) 30% 的過剩制冷量 3)避免過熱溫度問題 ⑥可靠的進氣控制系統 1) 專業設計一體化進水閥 2)進風口可調范圍在0-100%之間 3) 無壓力損失 4)穩定且使用壽命長 ⑦智能彩色觸摸屏控制器 1) 操作簡單 2) 多語言 3) 遠程監控 4)提醒何時保養 5) 故障智能報警 |
